弹簧螺旋体轴承 Elastic Bearing

一、特点
　　弹簧螺旋体轴承为可分离轴承，由内圈、外圈、滚动体、保持器及挡圈组成，轴承内、外圈、滚动体可以为弹簧形式，经特殊工艺制成，能沿轴向伸长或缩短，对工作游隙自动补偿，解决了刚性轴承在高温下工作受温度影响游隙变小，导致轴承失效的问题。挡圈可根据用户实际定制。在冲击载荷非常大时，滚动体也可由弹簧制成。
　　由于轴承套圈及滚动体的特殊结构，各零件表面缝隙能使润滑油连续均匀遍布所有工作表面，结构紧凑，相对其它结构，可在较小的工作空间承受较大变化的径向负荷或冲击负荷，弹簧零件能吸收冲击能量，对轴承和使用设备起到卸荷保护作用。

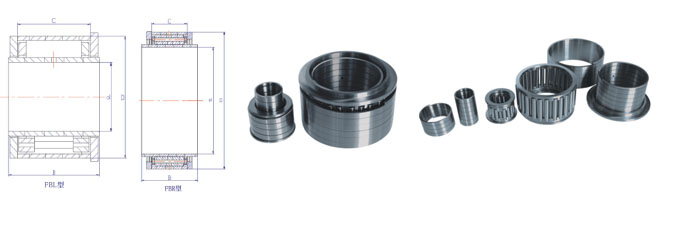

二、主要结构形式：
1．内、外圈用弹簧，滚动体用普通实心圆柱滚子（FBL型）
2. 内、外圈及滚动体均用弹簧（FBR型）

外形尺寸(mm) Boundary dimensions					轴承型号	额定负荷(KN) Basic load ratings		极限转速 Limiting Speeds (r/min)	重量 Weight （Kg）
轴径	d	D	B	C	Bearing Numbers	动负荷 Cr	静负荷 Cor	油润滑Oil	参考Reference
35	35	60	64	38	FBL35/60X64/38	78	116	5000	0.59
	35	62	50	36	FBL35/62X50/36	67	91	5000	0.6
	35	65	64	37	FBL35/65X64/37	85.5	109.8	5000	0.73
40	40	71	32	32	FBL40/71X32/32	80.4	104.1	4000	0.86
	40	71	57	47	FBL40/71X57/47	105.4	147.4	4000	0.92
45	45	80	73	63	FBL45/80X73/63	166.5	274.6	3500	1.91
55	55	90	73	63	FBL55/90X73/63	182.5	322	3000	2.06
60	60	89	73	63	FBL60/89X73/63	163	346	2500	1.53
	60	95	73	63	FBL60/95X73/63	198.0	365.9	2500	2.77
80	80	120	73	63	FBL80/120X73/63	237.5	503.7	1500	2.98
	80	125	70	65	FBL80/125X70/65	291	496	1400	2.57
95	95	130	70	65	FBL95/130X70/65	255	573	1200	2.5
140	140	181	80	50	FBR140/181X80/50	323.5	750.6	800	4.10
	140	200	69	52	FBR140/200X69/52	367.7	714.4	800	9.95
